3S-2,5" Diatone115 (2018-2024)

By scirocco on May 17, 2021

1  92  0

3S-2,5" Diatone115

Frame: Diatone 2019 GT R249+ 115mm Carbon Fiber with own handmade top plate! (17g)
FC+ESC: Tower - Emax magnum F3 2-4S 13-15A
Camera: Foxeer Arrow micro PRO or Caddx EOS2
VTX: Eachine TX02 200mw
Receiver: XM+

motor:
Full Speed 1104/6800KV (5,3g)
Full Speed 1104/7500KV (5,1g)
Eachine 1104/8600KV (5g)
Emax 1106/6000KV (7,5g)

Propeller:
Emax Avan 2519 3blade
Emax Avan 2327 3blade
Gemfan 2525 2blade
HQ T65MMX3 65mm
HQ 2530 2blade

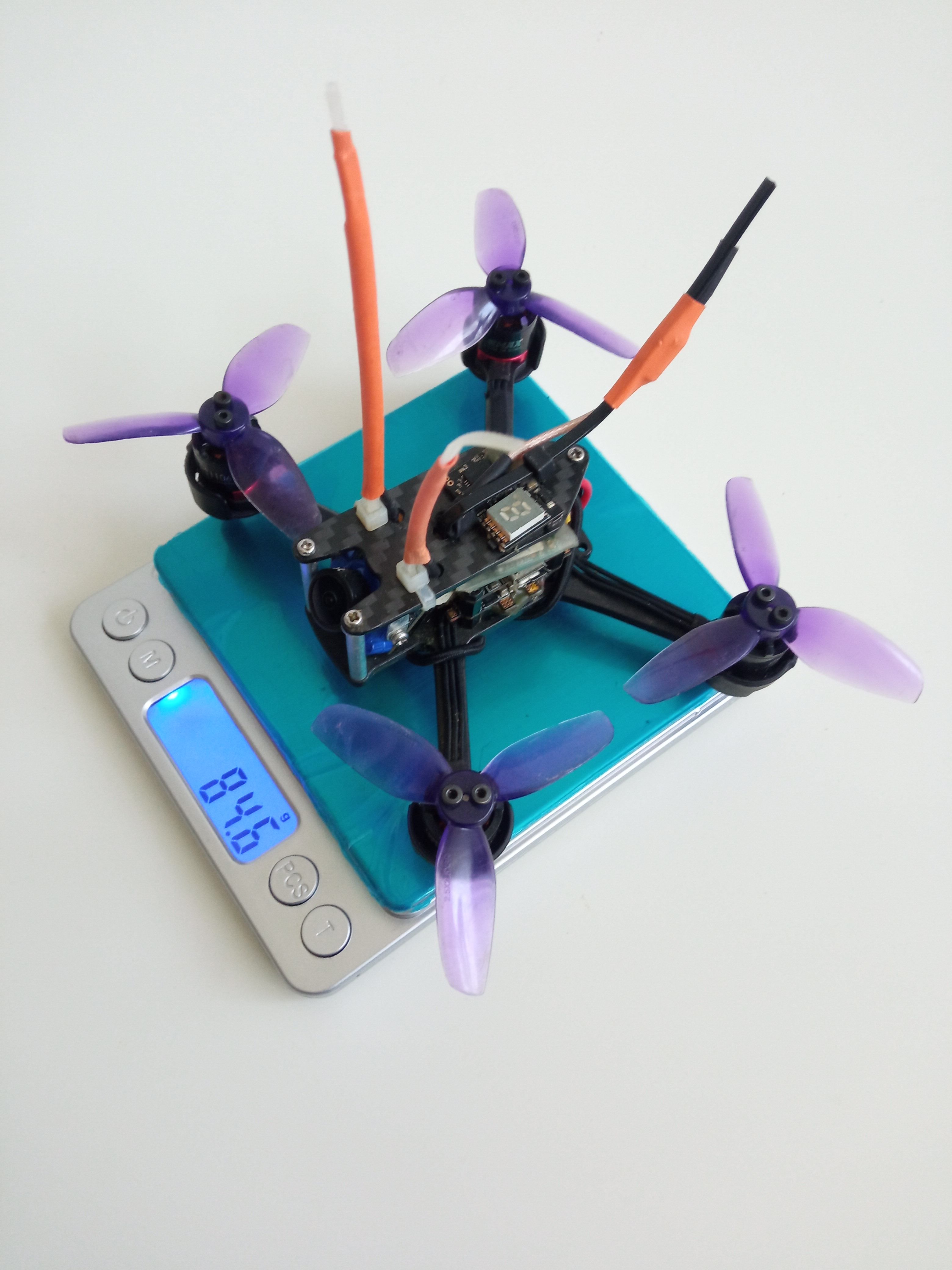

Weight: 73-85g

Battery:
GNB 3S 450mah (47g)
Turnigy nano-tech 3S 450mah (39g)

Summ weight: around 112-132g
Fly time: 4-5minutes

https://www.youtube.com/watch?v=ht-0xKRzIFI&t=182s

Photos

Part List

Frame

Diatone 2019 GT R249+ 115mm 2.5 Inch 4S FPV Racing RC Drone Spare Part Bottom Plate 3mm (2 builds)
Banggood.com
$13.99

Flight Controller

Emax F3 Magnum Mini Tower Systeem Bullet 12A 4 In 1 Esc En F3 Vlucht Controller (9 builds)
Nl.aliexpress.com
$70.78

Motors

4 x FSD 1104 7500KV Brushless Motor (8 builds)
Fullspeedrc.com
$39.96

Motors

EMAX – MINI moteur sans balais RC FPV de course, 4500kv, 6000kv, 7500kv, 4 jeux de pièces
Fr.aliexpress.com
$30.14

Motors

4 x Eachine Tyro69 Onderdeel 1104 8600KV 2 3S Borstelloze Motor voor RC Drone FPV Racing MultiRotor Onderdeel accessoires (5 builds)
Nl.aliexpress.com
$110.24

Motors

4 x Generic Upgrade SZ-Speed 1104C1 1104 6800KV 2-3S Brushless Motor For RC Drone FPV Racing - (4 builds)
Yaoota.com
See Site

Propellers

2 Pairs / 10 Paris Emax AVANRush AVAN 2.5x1.9 2519 2.5 Inch 3 Blade Propeller for Babyhawk R RC Drone FPV Racing Multi Rotor
Banggood.com
$6.99

Propellers

Gemfan 3025BN 3X2.5 2 Blade Pc Onbreekbaar Propeller Voor Rc Fpv Racing Freestyle 3Inch 120Mm 150Mm 160Mm Drones Diy Onderdelen (2 builds)
Nl.aliexpress.com
$2.00

Propellers

24Pcs Emax Avan Babyhawk 2.3 Inch 2.3X2.7X3 3 Blade Rc Drone Fpv Racing Propeller cw Ccw Onderdelen Accessoires (12 Pairs) (2 builds)
Nl.aliexpress.com
$11.11

Propellers

2 Pairs HQ Prop Durable T65MMX3 65mm 2.5 Inch 3-blade PC Propeller 2CW+2CCW for Toothpick TWIG Whoop RC Drone FPV Racing (2 builds)
Banggood.com
$1.89

FPV Camera

Foxeer Pijl Micro Pro 600TVL Fpv Ccd Camera Met Osd Voor Rc Racing Drone
Nl.aliexpress.com
$76.11

FPV Transmitter

Eachine VTX02 200mW 5.8Ghz 40CH Mini FPV Transmitter for RC Tiny Racing Drone (32 builds)
Banggood.com
$14.99

Receiver

FrSky XM+ Micro D16 SBUS Full Range Mini RC Receiver Up to 16CH for RC FPV Racing Drone (41 builds)
Banggood.com
$19.99

Batteries

Gaoneng – batterie Lipo GNB 520mAh 3S 11.4V 80C/160C HV avec prise XT30 pour Drone Betafpv Beta85X Whoop FPV d'intérieur, pià (11 builds)
Fr.aliexpress.com
$20.43

Radio

Jjrc H31 Rc Quadcopter Onderdelen Afstandsbediening
Nl.aliexpress.com
$9.76

Radio

RadioMaster Pocket 2.4GHz 16CH ELRS/CC2500 Hall Gimbals EdgeTX System Radio Controller Built-in LED Lights Transmitter for FPV R
Banggood.com
$67.99

Radio

FrSky ACCST Taranis Q X7 Transmitter 2.4G 16CH Mode 2 White Black International Version for RC Drone (263 builds)
Banggood.com
$139.99

Radio

Jumper T Pro Internal 2.4G 1000mW ExpressLRS ELRS Module Radio Controller Hall Sensor Gimbals EdgeTX/OpenTX JP4IN1 Radio
Aliexpress.com
$107.57

Goggles

Skyzone Cobra X V2 1280x720 4.3inch Diversity 5.8ghz 48ch Rapidmix Receiver Head Tracker Dvr Fpv Goggles For Fpv Drone - Parts &
Aliexpress.com
$345.71

Goggles

Eachine EV800D 5.8G 40CH Diversity FPV Goggles 5 Inch 800*480 Video Headset HD DVR Build in Battery (7 builds)
Banggood.com
$119.99

Radio Module

RadioMaster Ranger Nano 2.4GHz ELRS Module
Aliexpress.com
$54.99

Battery Charger

ISDT Q6 Nano BattGo 200W 8A Lipo Battery Charger Colorful Pocket for 1-6S Lipo Battery (4 builds)
Banggood.com
$32.99

Soldering Iron

TOP Atten Electric Soldering Iron 220V With Digital Liquid Crystal Display Temperature Adjustable Soldering Iron Soldering Iron (3 builds)
Aliexpress.com
$28.61

Accessories

PRO Helical antenna 5 turn 5.8Ghz 10dbi v2 (3 builds)
Shop.prodrone.pl
$85.00

Accessories

Antenna Pro Pagoda 2.1 Long goggles edition (5 builds)
Shop.prodrone.pl
$42.00
